共轨起重机（电动桥式起重机、门式起重机等）使用拖缆系统来为设备提供动力和信号传输，起重机拖缆的安装方式一般有4种，选择哪种安装方式主要取决于起重机的类型、工作环境和电缆运行距离，正确的安装方法可以确保运行稳定、安全可靠。

1、C型轨拖缆系统（常见）

适用于室内桥式起重机，轨道通常固定在起重机的主梁或厂房横梁上。

安装步骤：

安装C型轨道：将C型轨道固定在起重机主梁或厂房结构上，确保平直无倾斜。

安装滑车组：在C型轨上安装拖缆滑车，确保滑车能自由滑动，无卡滞。

固定电缆：将电缆均匀分布固定在每个滑车上，保证松紧适中，拖缆固定端一般安装在供电侧，确保留有一定的缓冲余量。

安装电缆导向装置：防止运行过程中拖缆摆动或缠绕。

调试运行：启动起重机，检查拖缆随行是否顺畅、无卡滞、无拉扯现象。

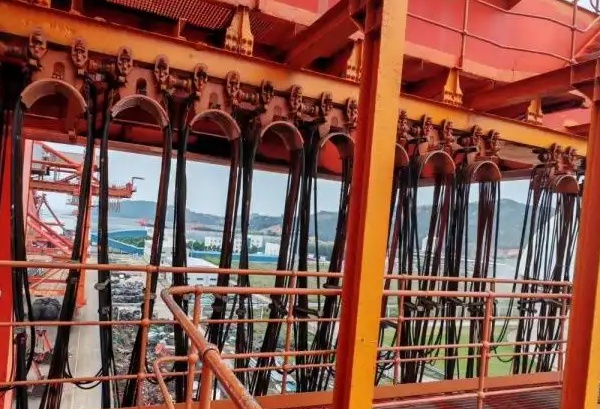

2、电缆滑车系统（适用于较长行程）

适用于门式起重机、大跨度桥式起重机，拖缆悬挂在滑轮组上。

安装步骤：

安装支架：在起重机的横梁或轨道边安装滑轮支架。

安装滑轮组：选择适合的尼龙滑轮或钢滑轮，滑轮应转动灵活。

布置电缆：电缆穿过滑轮组，每个滑轮上固定适量电缆，避免过度受力。

限位与保护：在滑轮系统两端安装缓冲装置，防止电缆拉断或缠绕。

调试检查：观察电缆运行状态，确保无打结、无过度拉伸。

3、拖链系统（适用于环境复杂的场合）

适用于频繁运动、空间受限的设备，例如龙门吊、自动化起重机。

安装步骤：

安装拖链导轨：确保拖链可以平稳运行。

布线并固定：将电缆均匀布置在拖链内部，并使用固定夹具防止滑动。

调整拖链长度：确保起重机运动时，拖链有足够的伸缩空间。

检查拖链运行：测试拖链在整个行程内是否顺畅无卡阻。

4、电缆卷筒（适用于大型门式起重机）

适用于港口起重机、船舶起重机，通过卷筒收放电缆。

安装步骤：

固定卷筒：将卷筒安装在起重机端部或供电轨道旁。

绕线并固定：将电缆均匀绕在卷筒上，并固定起点端。

安装张紧装置：确保电缆在收放过程中保持适当张力。

测试运行：调整卷筒张力，使其收放顺畅、不过度拉扯。
